Cantilever-teipiwch Coordinate Mesur Machine
Mae'r Peiriant Mesur Cydlynu math Hecsagon TORO HP Cantilever yn cynnig datrysiad unigryw a hynod ergonomig ar gyfer mesur gweithfannau trwm canolig i fawr iawn. Mae ei ddyluniad braich sengl nodedig (cantilifr) yn darparu hygyrchedd heb ei ail o dair ochr y bwrdd peiriant, gan ei wneud yn ddelfrydol ar gyfer mesur rhannau sy'n feichus, sydd angen newidiadau aml i osodiadau, neu sydd angen rhyngweithio â llaw yn ystod y broses fesur, megis mowldiau mawr, marw, paneli corff modurol, a chydosodiadau wedi'u weldio.

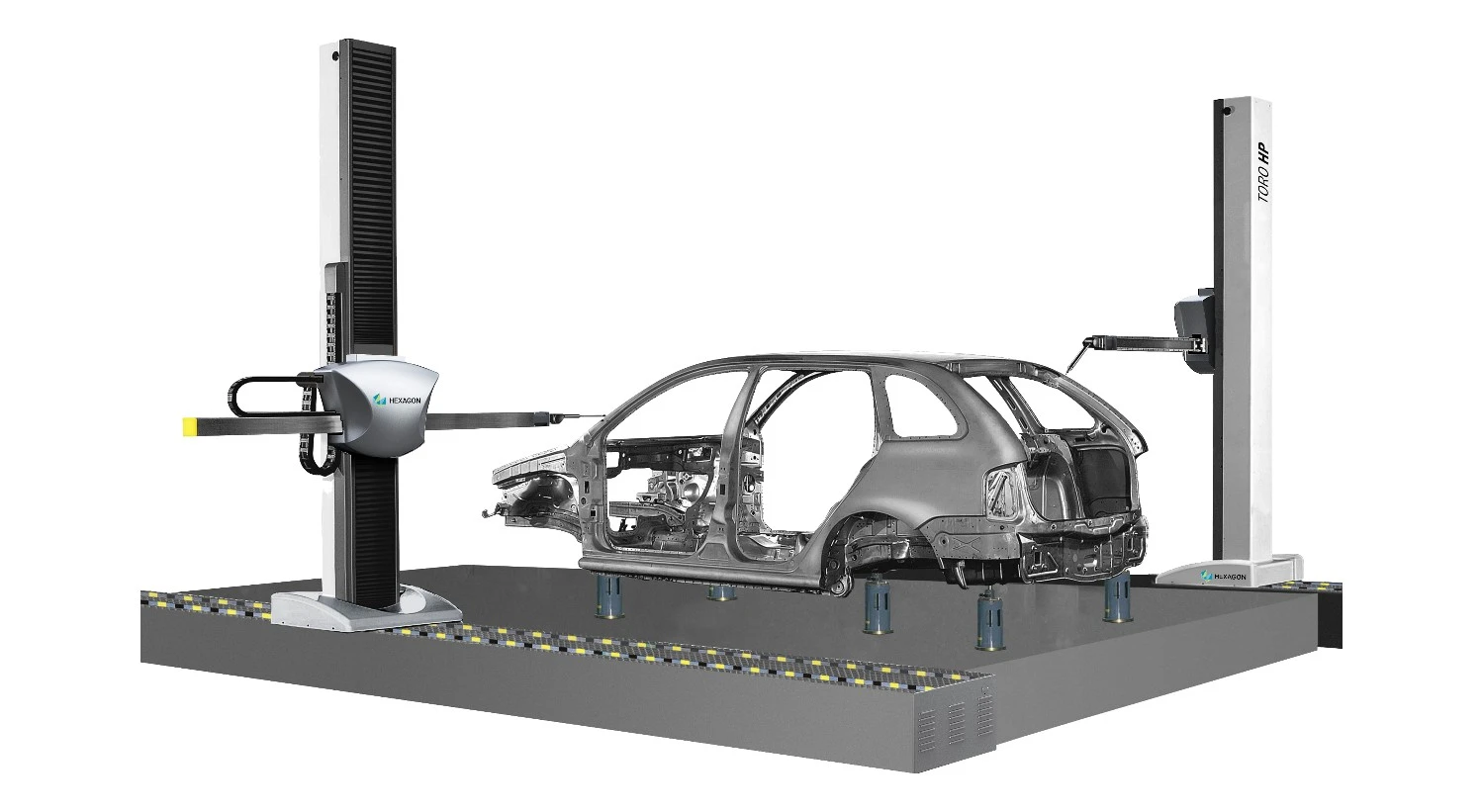

Mae strwythur y TORO HP yn cynnwys colofn fertigol anhyblyg sy'n symud i'r cyfeiriad Y- ar hyd cefn y bwrdd gwenithfaen. Mae braich lorweddol (y cantilifer) yn ymestyn o'r golofn hon, gan gario'r hwrdd echel Z a'r stiliwr mesur. Mae'r cyfluniad hwn yn gadael blaen a dwy ochr y bwrdd yn gwbl agored, gan ganiatáu mynediad hawdd i graeniau, fforch godi, neu bersonél i lwytho a lleoli rhannau enfawr. Er gwaethaf y dyluniad sy'n hongian dros ben, mae'r dynodiad "HP" (Perfformiad Uchel) yn dynodi datblygiadau peirianneg sy'n sicrhau anystwythder uchel a sefydlogrwydd deinamig. Cyflawnir hyn trwy systemau gwrthbwyso wedi'u optimeiddio, adeiladu braich anhyblygedd uchel, a chanllawiau manwl, sydd gyda'i gilydd yn lleihau gwyro a dirgryniadau yn ystod stilio.
Mae ganddo Bearings aer cywirdeb uchel ar bob echelin ac yn cael ei yrru gan servo motors gyda graddfeydd manwl gywir. Gellir gosod amrywiaeth o synwyryddion ar y peiriant, o stilwyr sbardun cyffwrdd cadarn ar gyfer archwiliad nodwedd safonol i sganwyr llinell laser ystod hir ar gyfer casglu data arwyneb maes llawn paneli neu gyfansoddion mawr. Mae'r meddalwedd gweithredu greddfol yn caniatáu rhaglennu effeithlon, ar-lein ac all-lein.
Prif fantais y TORO HP yw effeithlonrwydd llif gwaith mewn -metroleg rhannol drwm. Mae'r gosodiad agored yn lleihau'n sylweddol yr amser llwytho / dadlwytho o'i gymharu â CMM pont traddodiadol. Gall gweithredwyr gerdded i fyny at y rhan yn hawdd i osod targedau cyfeirio, gwirio gosodiadau, neu berfformio gwiriadau cyffyrddol ar y cyd â threfn awtomataidd y CMM. Mae hyn yn ei wneud yn ffefryn mewn siopau offer a marw, ffowndrïau, a gweithgynhyrchu cydrannau mawr lle mae hyblygrwydd a hygyrchedd yr un mor hanfodol â chywirdeb mesur. Mae'n gyswllt hanfodol rhwng dylunio a chynhyrchu, gan sicrhau bod offer a chynhyrchion ar raddfa fawr yn cael eu hadeiladu'n gywir y tro cyntaf.
